Группа

объект Группа; GroupNodeReactor

Производный объект от:

Базовый объект для:

Объект типа Группа (GroupNodeReactor) является оберткой над osg.Group библиотеки OpenSceneGraph, инкапсулируя методы этого класса.

Warning

В интерфейсе данный тип объектов недоступен. Вместо него следует использовать производный объект Система координат (TransformNodeReactor), являющийся производным от данного объекта, и, как следствие, имеющий все свойства, события и действия данного объекта.

Объект типа Группа (GroupNodeReactor) и его производные используются для группировки нескольких объектов Узел (NodeReactor), для одновременной работы с ними. Например, в группу и производные можно добавить несколько объектов для совместного скрытия и показа объектов:

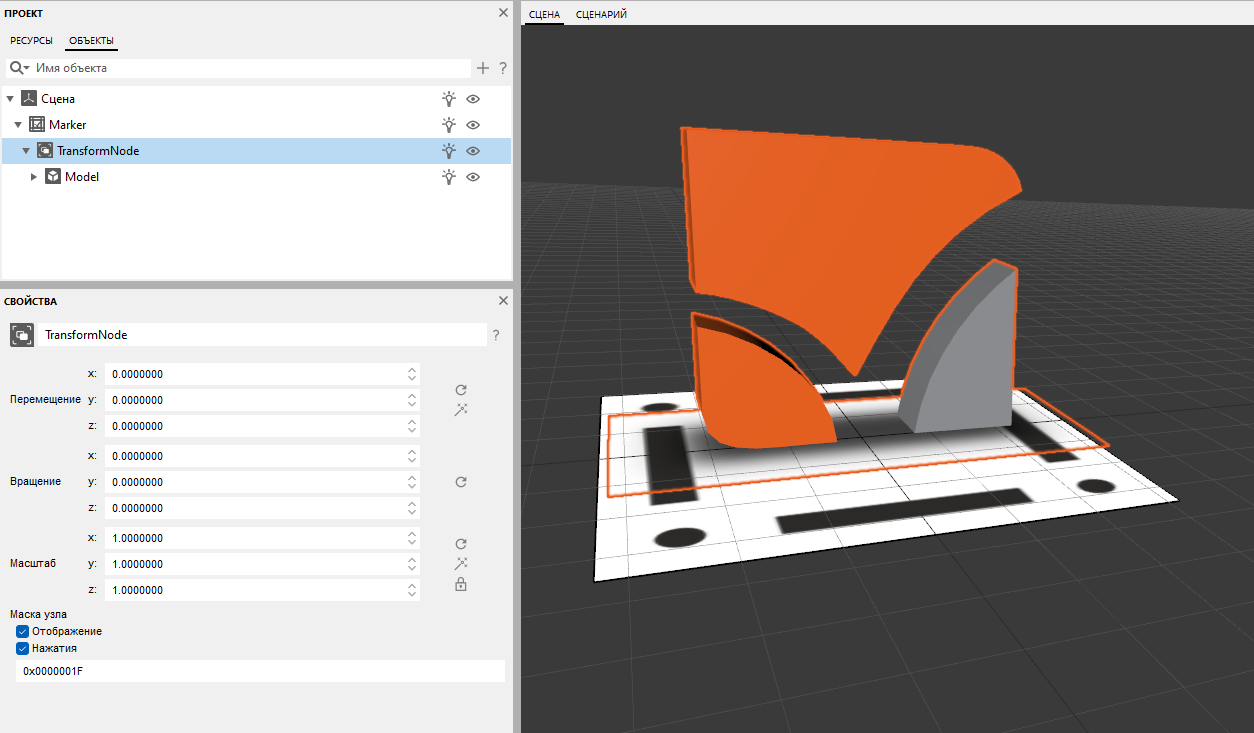

../_images/transform_screen.png

Производные объекты могут также модифицировать внешний вид нижележащих объектов. Например, объекты Система координат (TransformNodeReactor) могут изменять преобразования (перемещение, вращение, масштаб) для всех объектов-потомков. Например, пусть имеет место следующая иерархия объектов:

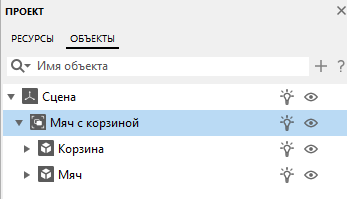

../_images/transform_node_example_1_hierarchy.png

В примере выше изображены два объекта: “Кольцо” и “Мяч”, оба расположены в одном объекте Система координат (TransformNodeReactor) - “Мяч и корзина”. Объекты “Кольцо” и “Мяч” называются потомками, или дочерними объектами по отношению к “Мяч с корзиной”, “Мяч с корзиной” же является предком, или родительским объектом по отношению к его дочерним объектам.

Теперь изменение параметров “Мяч и корзина” будет менять поведение объектов-потомков:

Начальная ситуация Объект “Мяч и корзина” был скрыт Объект “Мяч и корзина” был перемещён

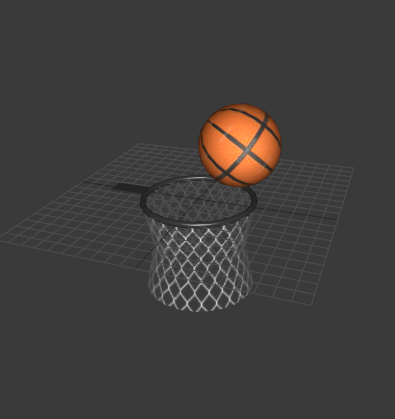

transform_node_example_1_base_image

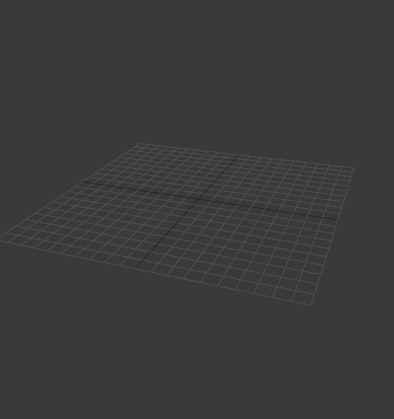

transform_node_example_1_hidden_image
При скрытии объекта “Мяч и корзина” скрылись все его потомки

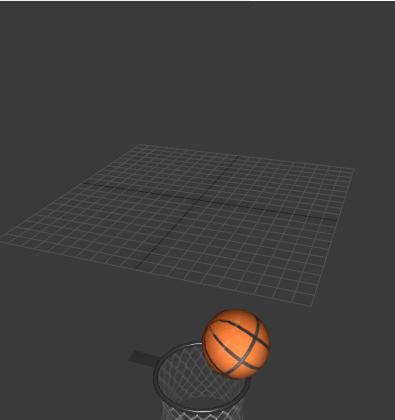

transform_node_example_1_translated_image
При перемещении объекта “Мяч и корзина” (см. Система координат.Перемещение (TransformNodeReactor.trans)) вместе с ним переместились все его потомки

Один из важнейших производных типов объектов - Метка (MarkerReactor). Каждая метка является производной от Система координат (TransformNodeReactor), и перемещается в виртуальном пространстве сцены вместе с реальной меткой дополненной реальности. Таким образом, возникает один из основных паттернов использования меток - если в метку в качестве потомков поместить какие-либо объекты, то они будут перемещаться вместе с реальной меткой дополненной реальности (подробнее см. в Метка (MarkerReactor)).

Advanced

Работа с потомками и иерархией

Вводится в Группа (GroupNodeReactor)

Каждый объект, производный от Группа (GroupNodeReactor) может иметь одного или нескольких потомков, производных от Узел (NodeReactor). Например, любая Модель (ModelReactor) может быть добавлена на метку - в Метка (MarkerReactor), или любой объект может быть добавлен в Сцена (SceneReactor).

Note

Вся система объектов, производных от Узел (NodeReactor) повторяет структуру библиотеки OpenSceneGraph . Соответственно, многие особенности библиотеки распространяются и на систему объектов EV Toolbox.

Иерархия объектов может быть изменена в списке объектов при помощи drag’n’drop или при помощи контекстного меню.

Параметр Описание
Список потомков (children) Список потомков данного объекта
Действие Описание
Группа - добавить узел (addChild) Добавить потомка в конец списка потомков
Группа - удалить узел (removeChild) Убирает указанный объект из списка потомков.
Группа - удалить все дочерние узлы (clearChildren) Полностью очищает список потомков объекта.
Группа - задать явно потомков (setChildren) Явно задает список потомков.
параметр Список потомков; children

Список всех дочерних объектов. Имеет тип table, в котором находятся ссылки на все дочерние объекты.

Note

В интерфейсе версии Standard данный параметр устанавливается неявно, путём переноса объектов в списке объектов

действие Группа - добавить узел; addChild(child)

Добавить потомка в конец списка потомков

Parameters:Узел / child – Объект, производный от Узел (NodeReactor), который будет добавлен в качестве потомка

Warning

Метод не рекомендуется вызывать во время обхода графа, так как это может повлечь за собой аварийную остановку программы. Данное действие недоступно в версии Standard.

действие Группа - удалить узел; removeChild(child)

Убирает указанный объект из списка потомков.

Если данного объекта не было в спике потомков, то ничего не происходит. Если в списке потомков данный объект встречался дважды, будет удалено только первое вхождение.

Parameters:Узел / child – Объект, который необходимо убрать из списка потомков

Warning

Метод не рекомендуется вызывать во время обхода графа, так как это может повлечь за собой аварийную остановку программы. Данное действие недоступно в версии Standard.

действие Группа - удалить все дочерние узлы; clearChildren()

Полностью очищает список потомков объекта.

Warning

Метод не рекомендуется вызывать во время обхода графа, так как это может повлечь за собой аварийную остановку программы. Данное действие недоступно в версии Standard.

действие Группа - задать явно потомков; setChildren()

Задает явно потомков для группы. Старые потомки будут удалены из группы.

Parameters:Потомки / children – Таблица, содержащая ссылки на реакторы потомков

Пример кода:

local marker = ...      -- Тип MarkerReactor
local model = ...       -- Тип NodeReactor или производный
local transform = ...   -- Тип TransformNodeReactor

-- Подписываемся на onHide маркера - событие исчезновения его из вида
marker:subscribeEvent("onHide", function()
    -- Переносим трансформацию маркера на transform
    transform.trans = marker.trans
    transform.rotate = marker.rotate
    transform.scale = marker.scale

    -- Удаляем модель из маркера
    marker:removeChild(model)

    -- Добавляем модель в transform
    transform:addChild(model)
end)

-- При показе метки
marker:subscribeEvent("onShow", function()
    -- Удаляем модель из transform'а
    transform:removeChild(model)

    -- Добавляем модель в маркер
    marker:addChild(model)
end)

Еще пример:

local firstModel = reactorController:getReactorByName("Model1")
local secondModel = reactorController:getReactorByName("Model2")

local group = reactorController:getReactorByName("group")  -- TransformNodeReactor

local children = {}
table.insert(children, firstModel)
table.insert(children, secondModel) -- добавляем модели в таблицу

group:setChildren(children) -- задаем таблицу потомков для группы
